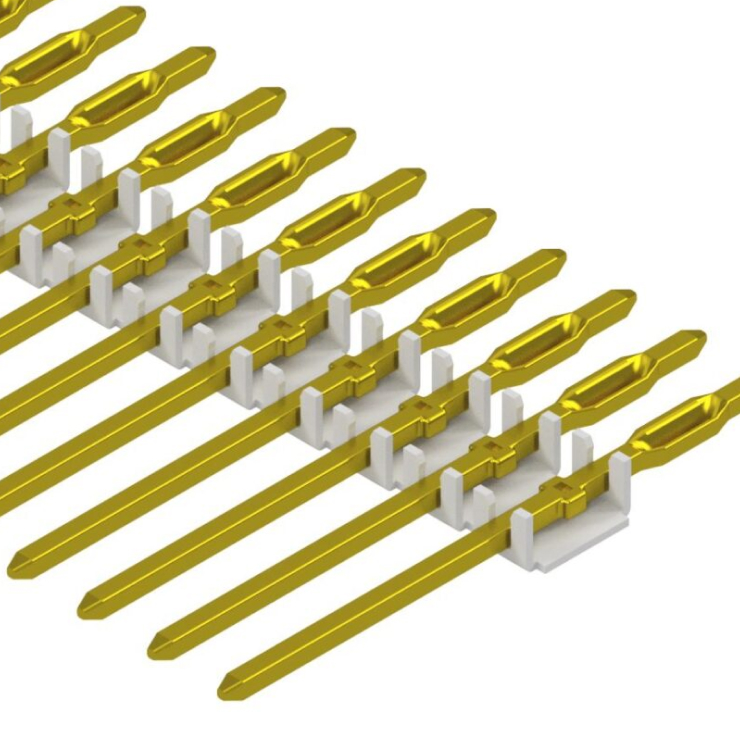

プレスフィットバンドリア端子・バンドリアピン

角線バンドリア端子に、プレスフィット形状に加工し、機能を持たせた製品です。お客様のご要望にマッチしたプレスフィット形状に製作します。
バンドリアに使用する端子・ピンが、標準形状＆標準寸法仕様(先端シボリ部、ツブシ部)の場合、新たに設備費負担や金型費等の負担をいただく必要はありません。(但しカスタム品対応の場合を除く)
プレスフィットピン説明パネル

見積もり、試作を依頼する

参考規格	配列ピッチ　2.54
材質	リン青銅、その他ご相談
表面処理	部分金、片側Ｓｎリフロー、全面Ｓｎめっき

主な用途

車載用コネクタ部品、民生用コネクタ部品、リレー部品など

バンドリア端子のメリット

① 端子自体の挿入方向を一定にすることができます。
② 裸線・先めっき線のバンドリア加工はもちろん、バンドリア後の後めっきも可能なため、部分めっきにて表面処理工程の材料費を抑えることもできます。Ａｕ部分めっき等のご提案も可能です。
③ プレス端子と比較して、初期の金型コストが大幅に削減できます。
④ 端子の4面にめっきを付けられます。
