プレスフィットコネクタ
近年、基板を用いた装置の組立工程では、無はんだ方式の圧入型の「プレスフィットコネクタ」の採用が増えています。従来のコネクタは、基板への搭載時にはんだ付けにて接続しているのに対して、プレスフィットコネクタでは圧入による簡便な方法で搭載することができ、更にはんだ塗布工程やリフロー工程を無くすことができます。このはんだレスの簡略化された実装工程により、使用エネルギー量を減らすことができ、環境的にエコな製造工程を確立出来ることで製造コストの大幅な低減を実現します。
また、社会的に有害物質及び環境負荷物質を低減する動きが活発となり、分野を問わず製造業はこれらの物質を含まない製品を作ることが要求されています。
プレスフィットコネクタは時代に適合した製造方法です。
プレスフィットコネクタは、複数の端子(プレスフィット部)がプリント基板にあけられたスルーホール部に挿入され、プレスフィット部の変形圧力により互いに接触することによって通電します。したがって、端子のプレスフィット部分とプリント基板のスルーホールとのはめあい関係が、圧入時の弾性変形によって発生する復元力によって接触通電するようになっています。
そのためにプレスフィット圧入装置は、挿入するための充分な圧力が必要です。通常プレスフィットコネクタは、基板に手動で仮挿入された状態でコネクタ圧入装置にセッティングされ、コネクタ圧入装置で本挿入されて搭載されます。そして、プレスフィットコネクタをプリント基板に搭載するには専用の圧入冶具が必要です。
無はんだ接続とプレスフィット技術
コネクタの基板実装方法の一つで無はんだ(ソルダレス)接続について説明します。プレスフィットまたはコンプライアント部(プレスフィット部)と呼ぶ弾性コンタクト(弾性:力を掛けてたわみ、力を解除して復元する性質を持った)をプリント基板のスルーホールに圧入し、コンタクトの弾性部の変形によりスルーホール内面に対し気密(ガスタイト)な接触をさせる実装方法です。
この技術自体はアメリカで開発され、主に多極コネクタのマザーボード実装に採用されてきた熟成技術です。しかし、端子に弾性を持たせるコンプライアント形状には、各コネクタメーカーが独自の形状を創り、特許を取得していました。端子に切断部を作り、たわむような仕掛けです。
利点としては、実装後に端子曲がり等の不具合が発生した場合、端子ピン交換(通常3回位迄が目安:同一スルーホールに新品端子を挿入して使用可能)もしくは、コネクタ全体の交換ができることです。
重要な実装条件として、圧入力の制御、スルーホールのドリル内径とめっき厚さの寸法管理が必須条件です。
プレスフィット端子・ピンのプレスフィット形状
ニードルアイ(Eye of needle)形状を推奨致します。その他形状についてはご相談下さい。
※形状に関する特許情報の調査はお客様にてお願い致します。
挿入力と保持力
以下の評価用のプリント基板での挿入力と保持力との例を表示します。
評価用プリント基板仕様
基板材料:FR-4
基板板厚:1.6mm
穴径 :φ1.10±0.05mm
表面処理:Ni下地Auフラッシュ
端子仕様
材料 :リン青銅0.64t
表面処理:Ni下地Snリフロー
プレスフィットの用途
環境負荷物質や鉛フリ-化に起因した半田の信頼性低下を無視できないこと、半田熱によるチップ部品への熱衝撃回避、及び自動マウント対策などが課題になっていることを反映し、車載用機器、アンチロックブレ-キ・車両安定制御・ナビゲ-ション・ハイブリッド用駆動系・空気圧モニタ-など自動車の制御系回路基板間接続などに応用されます。
また、欧州における電気電子機器廃棄物指令(WEEE)に対応するためにも、コネクタ等の取り外しが容易になるプレスフィット技術に利点があります。そこで、従来のパソコン、サーバー、複合プリンタ等の民生品にも適用が進められています。
プレスフィット端子の形状
ファインネクスでは、金属線材(ワイヤー材)と条材(フープ材)の両タイプでのプレスフィット加工に対応しております。
その他、お客様のご要望の形状に加工対応致します。
ファインネクスではプレスフィット形状に関する特許情報の調査はお客様にてお願い致します。
プレスフィットの荷姿(梱包)
ファインネクスでは、金属線材(ワイヤー材)と条材(フープ材)の両タイプでのプレスフィット加工に対応しております。

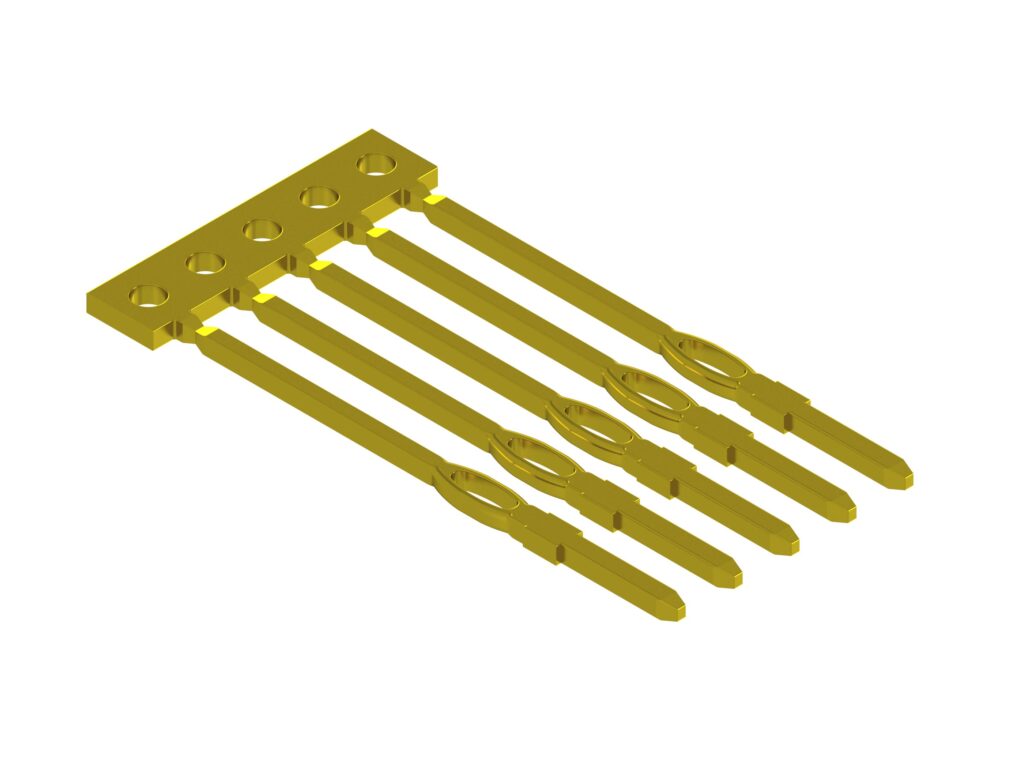

1 ) ワイヤー材(線材)から加工のプレスフィット端子
2 ) 条材から加工のプレスフィット端子
スリーブ(ピンホルダー)
スリーブと端子とのプレスフィット接合の際は、スリーブとセラミック基板と予めはんだ付けをした後に、スリーブの内径に端子のプレスフィット形状の入っていない角端子側を圧入して使用します。
スリーブはプリント基板のスルーホールと同様の働きをします。
プレスフィットの材料
1)適用プリント基板材質(名称及び該当JIS規格)
推奨
FR-4.0,-4.1 ;JIS C 6484:2005プリント配線板用銅張積層板-耐燃性ガラス布基材エポキシ樹脂
<プリント基板の説明>
FRグレードとは、
flame retardant grade
プリント配線基板の部材である銅張り積層板の難燃性を示す指標です。
「FR-X」と記述される。Xは1~6まであり,FR-6が難燃性が最も高いグレードになります。
電子機器設計者にとってなじみ深いプリント配線基板は「FR-4基板」です。これはFR-4グレードの銅張り積層板を使ったプリント配線基板を意味します。FR-4とは,難燃性のガラス布基材エポキシ樹脂を使い,一般的な耐熱性を備えた銅張り積層板です。
車載用途など,さらに高い耐熱性を必要とするプリント配線基板には,FR-5グレードの銅張り積層板を使うことがある。また、UL規格の改訂で、「FR-4製品(ハロゲン化難燃製品);FR-4.0」「FR-4製品(非ハロゲン化難燃製品);FR-4.1」と、新呼称になっています。
2)プレスフィット端子素材(名称及び該当JIS規格)
推奨
- リン青銅
- C5191R;JIS H3110:2018りん青銅及び洋白の板及び条
- C5212R;JIS H3110:2018りん青銅及び洋白の板及び条
- ベリリウム銅
- C1720R;JIS H3130:2018バネ用のベリリウム銅、チタン銅、りん青銅、ニッケル-スズ銅及び洋白の板及び条
- コルソン銅;Cu-Ni-Si系合金
<素材の説明>
使用する素材は、プリント基板のスルーホール内で、弾性を持つことが必要になります。従って、素材自体にもよりバネ性を持った材料を使用する。素材価格を考慮する必要が有ります。コルソン銅の使用も可能です。
また、ベリリウム系を使用する際は、析出硬化処理についても検討が必要です。
ファインネクスでは、ワイヤー材(線材)、条材の両方から加工いたします。
お気軽にご相談ください。
プレスフィット端子の表面処理
1)ワイヤー素材からのNiめっき下地Snリフロー仕上げ
Ni:1~1.5µm+Sn:1.5~2.5µm(リフロー仕上げ)
2)バンドリアピン:端子先端部のみに金めっき処理も可能。
参考配列ピッチ;2.0、2.54、3.0mmピッチ等
<スルーホールの推奨仕様>
ホットエアーレベラー(HAL)に加えて、ますます重要になっている下記仕様を揚げました。機械的強度や摩擦係数などの異なる特性に合わせて、下記のスルーホール仕様を推奨します。
プリント基板の厚さ 1.6mm以上
基板スルーホール穴仕様の一例
仕上り径Φ1.1±0.05mm
参考規格
以下の規格に関した参考データ取得しています。その他のテストは、御社での取得をお願い致します。
- IEC 60352-5:2012
- Soldeless connections
Part 5 : Press-in connections –General requirement,test methods and Practical guidance
- Soldeless connections
-抜粋-
5.2.Mechanical tests
5.2.2.1 Bending
15°曲げ1往復
5.2.3.4 Contact resistance
The contact resistance shall be carried out in accordance with IEC 60512,test 2a.
Requirements after mechanical, electrical or climatic conditioning:
a) Qualification test schedule: The maximum change of contact resistance
shall be less than 0.5mΩ for each test phase.
b) Application test schedule: The maximum change of contact resistance shall be specified in the component detail standard, if any, or in the manufacturer’s specification.
5.2.4.4 Dry heat
The test shall be carried out in accordance with IEC 60512, test 11i.
- test temperature 105℃
- test duration 1,000 h
よくあるご質問(Q&A)
Q:発注数量はどれくらい対応できますか?(試作含め)
A:月産10,000本~数億本まで対応しています。
Q:バリ・ダレの発生はありませんか?
A:圧造端子とプレス端子共にバリ・ダレの発生を抑えた加工には実績と信頼を頂いております。
Q:線材の圧造端子と条材のプレス端子の特長(比較)と価格メリットについて
A:弊社は線材を圧造加工したプレスフィット端子と、条材をプレス加工したプレスフィット端子の製作が可能です。 プレス加工のプレスフィット端子は形状の自由度が高い為、幅広い形状にも対応可能ですが、半面、イニシャルコストは線材加工品と比較して高額になる傾向があります。 対して、線材加工のプレスフィット端子は材料ロスが無く、イニシャルコストも安価で製作可能ですが、複雑な形状には対応が困難になります。 弊社では、ご検討中の端子に最適な加工方法をご提案させて頂きますので、お気軽にご相談ください。参考に下記の「プレス加工・切削加工と冷間圧造加工(コールドヘッダー)の比較」をご参照願います。
Q:プレスフィット部の評価をしていますか?
A:弊社では、様々の環境試験装置を保有しています。
物理的な試験は、公共機関の装置を使用して取得することもできます。
Q:サンプルの提供は可能ですか?
A:ご要望の仕様(形状など)にもよりますが、サンプル対応可能です。
Q:特許保証はできますか?
A:弊社ではお客様よりご提供いただいた仕様による受託加工のため特許保証はできません。ご採用に当たってはお客様ご自身による関連特許のご確認をお願い致します。
プレスフィット端子の用途例

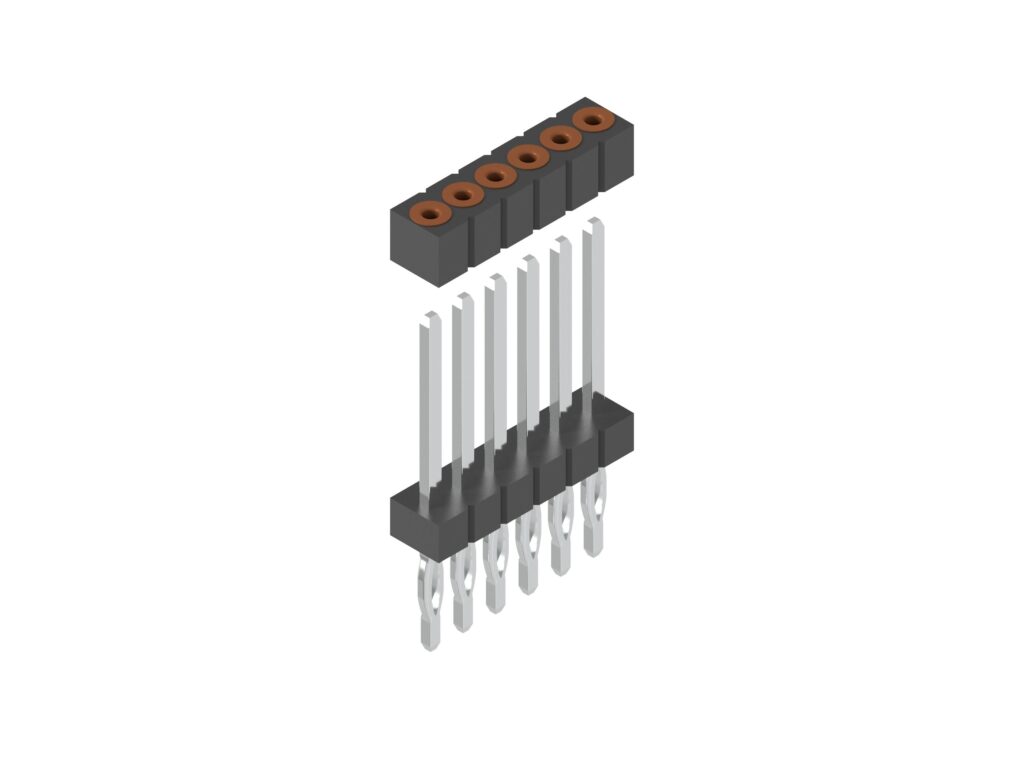

1 ) プレスフィット端子ピンヘッダー
2 ) プレスフィット端子ピンヘッダー 大電流タイプ
圧入装置と圧入治具
初期のプレスフィットコネクタ圧入装置は、基板に仮挿入されたプレスフィットコネクタを手作業で一つ一つ位置決めし圧入していました。一般に圧入冶具には、上冶具と下冶具が用いられ、上冶具はプレスフィットコネクタの形状と方向により、圧入しやすい形状をしています。下冶具はプレスフィットコネクタ圧入時の圧力によって基板がゆがんで変形しないように作られていると共に、プレスフィットコネクタの端子が基板のスルーホールを突き抜けて貫通した際に、基板の下側に飛び出したプレスフィットコネクタの端子を痛めないようになっています。
しかしながら、これらのプレスフィットコネクタの形状はさまざまであり、圧入方式が異なっている場合、都度、冶具の交換が必要となります。圧入装置への各冶具の取付・固定方法を共通化する事が、必要になってきます。
ファインネクスからのご提案
ファインネクスでは、長年、PGA用端子ピン、コネクタ端子、ダイオード端子、リベットを初めてとする圧造パーツの製造、並びに各種圧造パーツ加工機や精密電子部品の自動組立機の製作、また精密電子部品の自動組み立てに携わって参りました。そこで蓄積された経験とノウハウを元に、プレスフィット端子や圧入装置のご提案を致しております。
当社ではプレスフィット端子ピンは、ワイヤー材(線材)、条材の両方から加工検討いたします。
詳しくは、各営業所までお電話もしくは当ホームページ上のご相談窓口から、お気軽にご相談、お問い合わせください。
